新闻中心

注浆搅拌桶使水泥浆、灰浆经第一次搅拌后，进入储料斗经二次搅拌，使灰浆不会沉淀、离析、出料均匀通畅，避免堵浆现象。该搅拌桶可用于建筑、铁路、桥梁、预应力构件等工程的施工和维修；上层搅拌，下层储浆，使用方便，操作简单。而且注浆搅拌桶体积小，重量轻，易于安装和搬运，操作使用方便。

双层搅拌桶的注意事项：

1、开机前检查各部件是否正常，防护装置是否齐全有效，确认无异常，方可试运转；

2、严禁运转中把工具伸进搅拌机筒内扒料；

3、运转中严禁维修保养

如果搅拌槽出现磨损可选用洛阳融基工贸有限公司研发的30余款耐磨材料系列产品解决磨损问题，该系列产品广泛用于（-60℃-90℃）设备过流冲蚀、设备的大面积修复、设备预涂耐磨层，如旋流器、浮选柱、浮选机、泡沫槽、分级机、搅拌桶、溜槽、管件类、渣浆泵等设备修复（典型用途见主要物理机械性能表）。碳化物系列设备专用修复材料，采用高性能碳化物耐磨防腐技术，对于各种不同工况，配合工艺方案，解决机械设备的磨损问题。

   搅拌桶修复工艺：

（一）、施工条件：

1.施工时基材表面温度必须大于露点温度3℃，相对湿度必须低于60%；

2.建议施工15℃~32℃环境温度下进行。

（二）、制定施工方案：

  1.根据新设备或图纸，确定修复后设备应达到的外廊尺寸；

2.制作相应尺寸模具。

（三）、表面处理：

1. 对设备冲蚀缺损部位进行补焊，选用与设备基材同材质或接近的钢板/钢筋进行骨架焊接；

2. 脱脂、除潮处理：去除工件表面的油脂，使用新棉纱擦拭工件表面。用氧气乙炔将火焰调整到10CM长，以125px/min的速度，使火焰反复均匀烘烤工件表面，去除工件表面的油脂和潮气；

3. 喷砂除锈：去除工件表面的氧化层，目视检查，喷砂面可见均匀的金属本色。喷砂处理完的工件不允许用带油脂手套直接接触喷砂面，喷砂处理后工件要注意防潮。对不需要处理的部分，做好遮盖保护。

（四）、耐磨防腐材料选用：

  1.RJ-16-30耐磨修复材料

  2.RJ-16耐磨修复材料

  3.RJ-100耐磨修复材料

该材料能在流体环境中抗强腐蚀强气蚀并有极好的抗冲击性。可长期抵御流体中夹带固体（如砂石）的冲击。适用（-20℃~250℃）设备过流冲蚀、设备的大面积修复、设备预涂耐磨层。

（五） 、耐磨材料施工：

1、RJ耐磨材料使用注意事项：

①.严格按照RJ耐磨材料的比例混合，搅拌均匀。搅拌不均匀会出现局部不耐磨情况。具体调和比例及固化时间参照产品数据表。

②．充分混合材料后需在3分钟内用完，否则材料会固化变硬，固化后的材料不能使用，如果使用固化后的材料会出现局部掉层现象。

2、 RJ耐磨材料使用顺序：

①.先预热已喷砂的设备，再将RJ-16耐磨修复材料按比例混合搅拌均匀，用批刀或塑料刮板将混合后的修复材料涂与设备大部分磨损较轻的部位，朝一个方向涂抹，一边涂抹一边压实；

② .RJ-16-30耐磨修复材料按比例混合，搅拌均匀后用批刀或塑料刮板将材料涂抹在磨损较严重的部位，朝一个方向涂抹，一边涂抹一边压实；

③.在材料初固前，使用刮板将涂层的材料表面修理平整；

④.初固后，将RJ- 100耐磨修复材料按比例充分混合搅拌，用塑料刮板将搅拌后的材料均匀涂抹在已涂抹耐磨材料的表面，进行封层处理，初固前将表面修补平整；

⑤.气温较低时，可以将RJ-A组分设备专用修复材料加热至30~40℃，使材料容易搅拌；

⑥.加温固化：常温固化24小时，加温固化按固化时间表进行加速固化后即可投入使用。

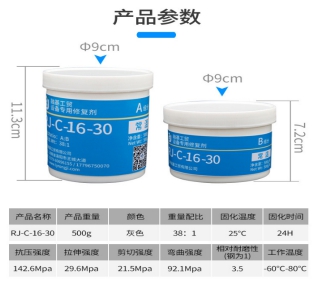

  RJ-16-30耐磨修复材料（点击购买）

RJ-16耐磨修复材料（点击购买）

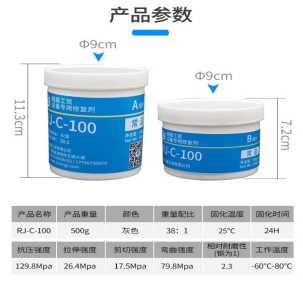

  RJ-100耐磨修复材料（点击购买）
